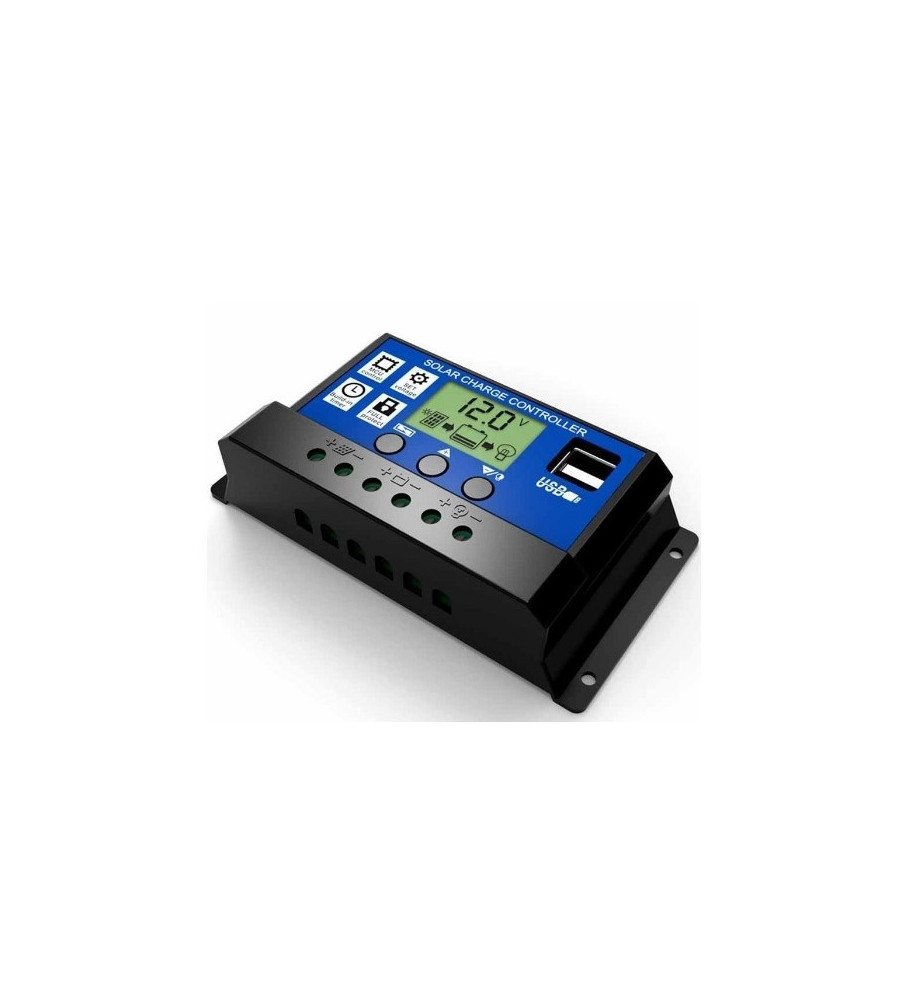

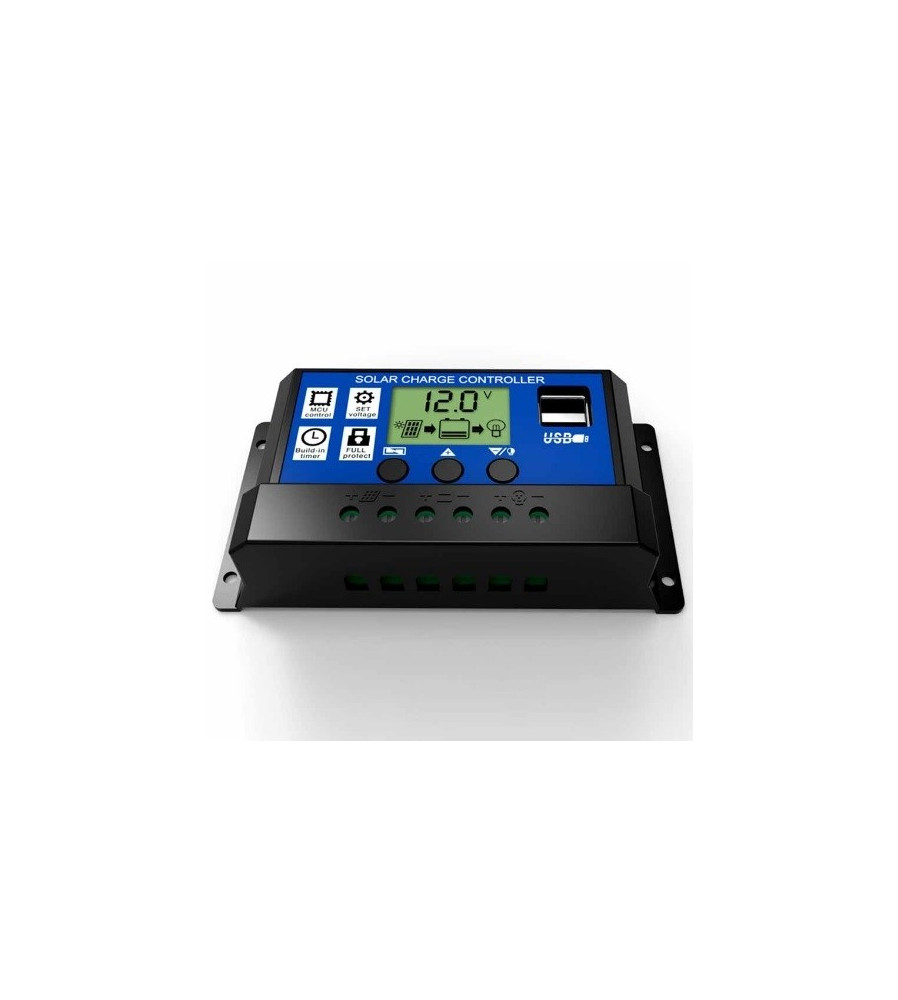

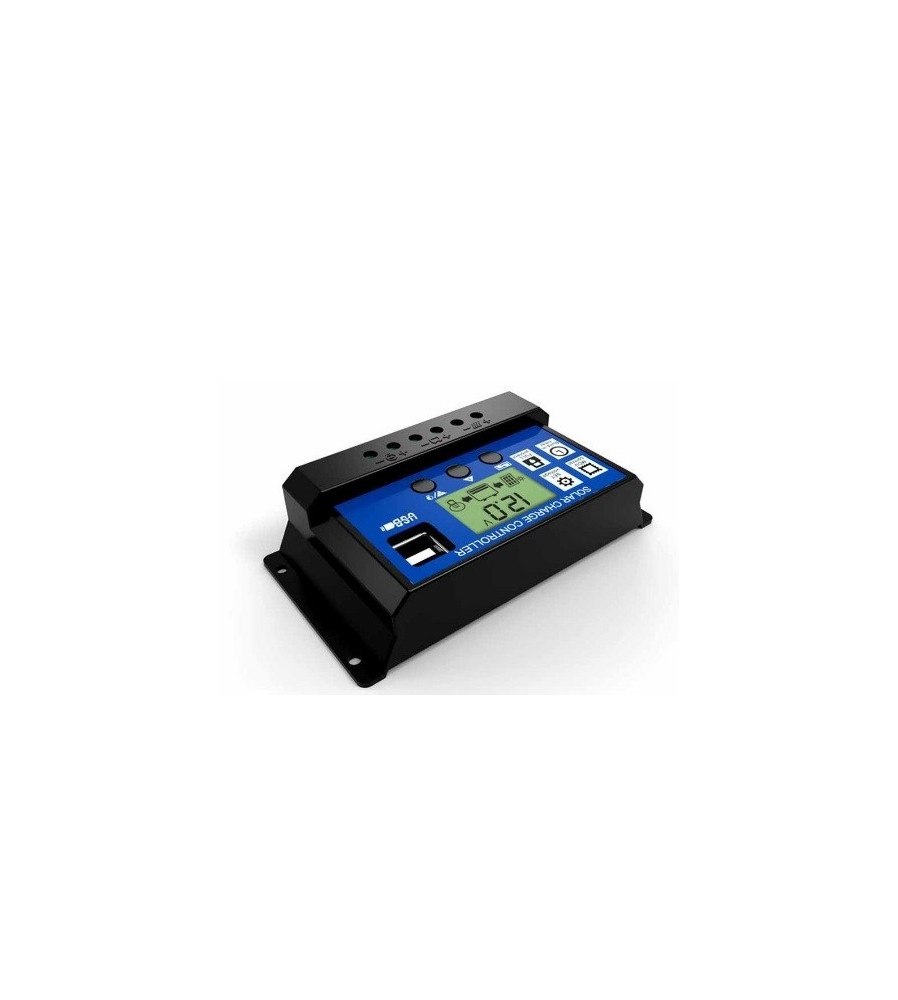

20A DC 12V-24V PWM Regulator de incarcare solara cu LCD si 5V USB

* toate tensiunile de culoare roșie x2, în timp ce se utilizează sistemul de 24V.

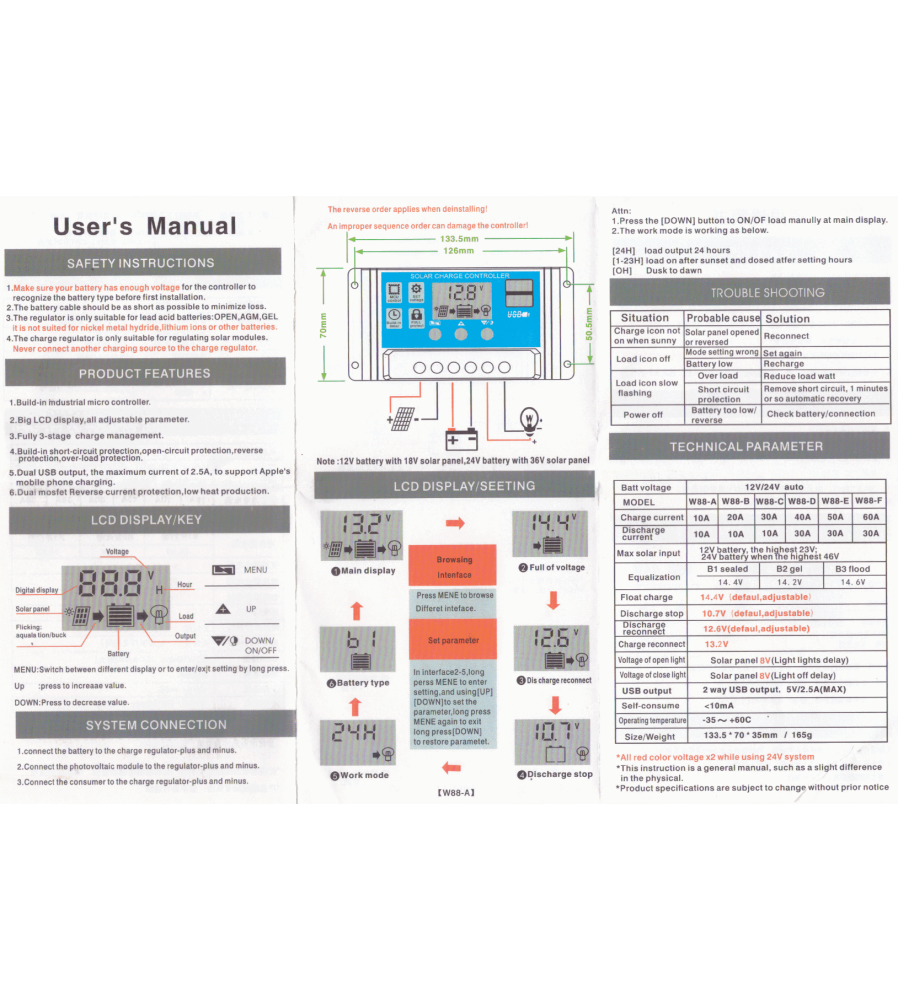

Manual de SIGURANȚĂ
Se iau în considerare în mod corespunzător siguranța persoanelor și a proprietății atunci când se proiectează produsele.
Cu toate acestea, conexiunea incorectă poate duce la defectarea sistemului sau chiar la accidente de siguranță. Pentru siguranța și beneficiile dvs., trebuie respectate următoarele reguli în timpul operației.
 Instalarea acestui produs va reprezenta o îndrumare a profesioniștilor din acest domeniu.
Împiedicați acest controler de apă, umiditate și insecte, pentru a evita scurtcircuitarea.
Păstrați copiii și persoanele incapabile la distanță de controlor
Păstrați controlerul departe de încălzitorul electric, de încălzitor și de alte echipamente electrice de înaltă temperatură
aparate; evitați direct controlerul care suferă de izolație.
Verificați tensiunea nominală a panoului solar, a bateriei și a încărcăturilor înainte de conectare. Tensiunea nominală 12V este de 12V, tensiunea nominală 24V este 24V.
Asigurați-vă că legăturile dintre polii pozitivi și negativi ai panourilor solare, a bateriei și a încărcăturilor sunt corecte.
Diametrul cablului de legătură trebuie să corespundă cerințelor curentului. Nu utilizați cablu de diametru mai subțire, cu diametrul mai subțire. Cu o rezistență mai mare, aceasta va determina o temperatură și o putere mai ridicată
in scadere.
Curentul nominal total al panoului solar și sarcinile trebuie să fie mai mici decât curentul nominal al regulatorului.
Componentele sistemului trebuie să fie corecte și bine conectate. Împiedicați terminalele de oxidare și mucegai, pentru a evita problemele de conectare.

Avertizare:
Înainte de conectarea la panoul solar, conectați controlerul la baterie; nu utilizați alimentarea cu energie solară
la sarcini direct.
Note:
Nu utilizați lampa de lumină pentru a încărca panoul solar (lampa este prea slabă pentru a încărca)
Sursa de alimentare DC pentru înlocuirea panoului solar va cauza probleme la controler.
Alegeți firul adecvat, care nu trebuie să fie prea mic, vă rugăm să consultați parametrul.

INDICAREA LUMINII ȘI BUTONULUI.
Când LED-ul roșu (CHARGE) este pornit, bateria este încărcată puternic; Când LED-ul roșu clipește, acumulatorul este MPPT încărcat în tensiune constantă; când LED-ul roșu este descărcat
Când LED-ul verde (LOAD) este pornit, încărcările funcționează; când LED-ul verde (LOAD) este oprit, încărcările nu mai funcționează.
Trei LED-uri de schimbare a culorii (BATERIE), Când lumina este roșie, indică tensiune joasă, verde indică încărcarea completă a bateriei, portocaliu indică starea normală.

SOLUȚIE in caz de probleme:
Fenomen: LED-ul verde dezactivat, LED-ul indicator al bateriei este roșu.
Motiv: Baterie slabă
Soluţie:
R: Tăiați alimentarea, deconectați sarcina; reconectați sarcina după ce încărcarea devine normală.
B: Problemă de încărcare a bateriei: măriți puterea panoului solar sau schimbați bateria.
Fenomen: LED-ul indicatorului de baterie este portocaliu și indicatorul de încărcare LED-ul este verde, încărcăturile nu pot funcționa.
Motiv: Peste sarcina sau scurtcircuitul determină întreruperea siguranței interioare a controlerului
Soluție: 10-20 minute după eliminarea defecțiunii, siguranța va reveni automat la funcționare.
